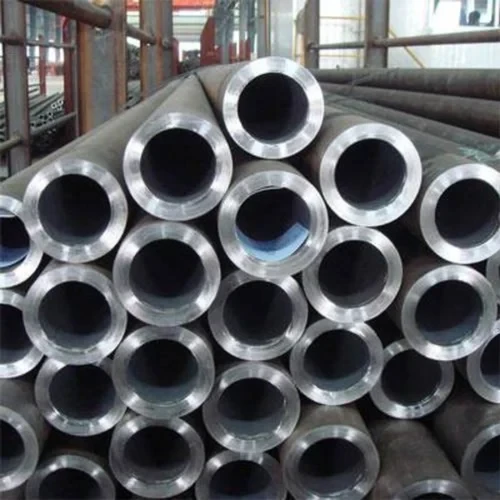

Tuyau sans soudure ASTM A335 P9 – Tuyau en chrome-molybdène 9Cr-1Mo
Xi'an Dongmeng Group Co., Ltd.fournituresTuyau en molybdène chromé sans soudure ASTM A335 P9 / ASME SA335 P9pour les raffineries, la pétrochimie, les canalisations de processus à haute-température et d'autres applications de canalisations sous pression-nécessitant un acier allié au chrome ferritique-molybdène.
ASTM A335 P9 est unTuyaux en acier allié sans soudure de la famille 9Cr-1Mo, contenant environ8,00 à 10,00 % de chrome et 0,90 à 1,10 % de molybdèneselon les spécifications matérielles applicables.
Comparé aux qualités de chrome inférieures-telles que P5, P11 et P22, le P9 contient beaucoup plus de chrome et est fréquemment spécifié dans les systèmes de tuyauterie de raffinerie et de processus-à haute température où la classe de tuyauterie du projet nécessite un matériau 9Cr-1Mo.
P9 ne doit pas être confondu avec ASTM A335 P91. Bien que tous deux appartiennent à environ 9 % de familles d’alliages de chrome,Le P9 est un acier 9Cr-1Mo conventionnel, tandis que le P91 est un acier ferritique modifié-à résistance au fluage-améliorée contenant des éléments d'alliage contrôlés supplémentaires et nécessitant une approche différente de traitement thermique-et de fabrication.
Le groupe Dongmeng peut fournir des tuyaux sans soudure P9 selon les besoinsNPS ou DE, épaisseur de paroi ou calendrier, longueur, préparation des extrémités, condition de traitement thermique-, niveau d'inspection et exigences en matière de documentation du projet.
Qu'est-ce que le tuyau ASTM A335 P9 ?
Couvertures ASTM A335/A335Mtube en acier-en alliage ferritique sans soudure destiné à un service à haute-température.
P9 est l'une des qualités de chrome-molybdène incluses dans cette spécification.
La norme est destinée aux tuyaux adaptés aux opérations telles que le cintrage, le bridage et le soudage par fusion, sous réserve de procédures d'ingénierie et de fabrication appropriées.
La sélection des matériaux ne doit pas être basée uniquement sur le nom de l’alliage.
La qualité de tuyau appropriée dépend de :
Température de conception
Pression de conception
Contrainte admissible
Épaisseur de paroi requise
Fluide de traitement
Environnement d'oxydation
Mécanisme de corrosion
Durée de vie prévue
Exigences de fabrication
Code de tuyauterie applicable
Spécification du matériel du projet
Par conséquent, la norme ASTM A335 P9 ne doit pas être commercialisée avec une déclaration universelle telle que :
"Température de fonctionnement maximale : 600 degrés"
ou
"Pression maximale : 65 bars."
Aucune de ces valeurs ne peut être universellement attribuée au tuyau P9.
La capacité de pression dépend fortement des dimensions du tuyau, de l’épaisseur de la paroi, de la contrainte admissible, de la température, du code de conception, de la tolérance à la corrosion et de l’efficacité des joints.
La norme des matériaux elle-même indique également clairement que la sélection dépend de la conception, des conditions de service, des propriétés mécaniques et des caractéristiques-à haute température du matériau.
Spécification ASTM A335 P9
| Article | Spécification |
| Produit | Tuyau d'acier en alliage de chrome-molybdène sans soudure |
| Standard | ASTMA335/A335M |
| Spécification ASME | ASME SA335 / SA335M |
| Grade | P9 |
| UNS | K90941* |
| Famille d'alliages | Environ. 9Cr-1Mo |
| Construction | Sans couture |
| Formulaire de produit | Tuyau rond |
| Itinéraire de fabrication | À chaud-fini ou à froid-étiré sans soudure |
| Norme dimensionnelle | ASME B36.10M le cas échéant |
| Taille | NPS / OD selon spécifications d'achat |
| Mur | Calendrier ou mur nominal/minimum spécifié |
| Horaires communs | SCH 40, SCH 80, SCH 100, SCH 120, SCH 140, SCH 160, XXS et paroi lourde spécifique au projet- |
| Longueur | SRL, DRL, 6 m, 12 m, longueur fixe ou coupée selon disponibilité |
| Se termine | Extrémité lisse/Extrémité biseautée/Usinage spécifique au projet- |
| Surface | Huile de protection nue, revêtement noir ou protection spécifique au projet- |
| Traitement thermique | Selon les exigences ASTM A335 P9 |
| Attestation | MTC / EN 10204 3.1 comme commandé |
| Options d'inspection | PMI, inspection dimensionnelle, NDE, tests hydrostatiques et inspection par un tiers, le cas échéant |
| Emballage | Emballage d'exportation groupé / protégé / navigable |
*Les désignations UNS peuvent différer selon les éditions historiques des normes de matériaux. Les documents d'achat et la certification doivent suivre l'édition spécifiée par le projet.
Composition ASTM A335 Gr P9
P9 est fondamentalement différent de P5.
Une composition chimique P9 correcte est caractérisée par environ8 à 10 % de chrome et 0,90 à 1,10 % de molybdène.
| Élément | ASTM A335 P9 |
| Carbone, C | 0,15% maximum |
| Manganèse, Mn | 0.30–0.60% |
| Phosphore, P | 0,025% maximum |
| Soufre, S | 0,025% maximum |
| Silicium, Si | 0.25–1.00% |
| Chrome, Cr | 8.00–10.00% |
| Molybdène, Mo | 0.90–1.10% |
Ces valeurs distinguent clairement P9 de l'ASTM A335 P5, qui appartient approximativement à la famille 5Cr-0,5Mo. Les éditions récentes de l'ASTM A335 répertorient P9 avec ces gammes Cr-Mo.
Pourquoi le chrome et le molybdène sont importants
La teneur élevée en chrome contribue à améliorer la résistance à l'oxydation et à l'entartrage à température élevée par rapport aux aciers ferritiques à faible teneur en chrome-.
Le molybdène contribue à une-résistance aux températures élevées.
Cependant, la teneur en alliage ne détermine pas à elle seule si le P9 convient à un milieu de traitement spécifique.Pour les services de raffinerie, de processus contenant de l'hydrogène-ou corrosifs, la sélection des matériaux doit suivre la classe de tuyauterie du projet et les critères d'ingénierie applicables.
Propriétés mécaniques ASTM A335 P9
Les exigences minimales typiques de traction spécifiées pour la qualité P9 comprennent :
| Propriété | Exigence |
| Résistance à la traction minimale | 415 MPa / 60 ksi |
| Limite d'élasticité minimale | 205 MPa / 30 ksi |
| Élongation | Selon les exigences ASTM A335/A335M basées sur l'orientation et l'épaisseur de l'éprouvette |
Les éditions récentes de l'ASTM A335 classent le P9 dans le groupe de qualité « tous les autres » ayant une résistance à la traction minimale de 415 MPa et une limite d'élasticité minimale de 205 MPa. La spécification calcule les exigences d'allongement en fonction de l'orientation de l'échantillon et de l'épaisseur réelle de la paroi plutôt que d'utiliser une valeur pour chaque taille de tuyau.
C'est pourquoi un certificat professionnel de matériau P9 doit être vérifié par rapport à la spécification réellement applicable plutôt que par rapport à un tableau de données Internet générique.
Traitement thermique ASTM A335 P9
Le traitement thermique est un élément essentiel de la fabrication ASTM A335 P9.
P9 peut être fourni en utilisant les itinéraires définis par la spécification-, notamment :
Recuit complet
ou
Recuit isotherme
ou
Normalisant et tempérant
Pour le P9 normalisé-et-trempé, les éditions récentes de l'ASTM A335 spécifient une température de revenu minimale d'environ :
1250 degrés F / 675 degrés
La procédure de traitement thermique- réelle doit être documentée conformément aux spécifications du matériau commandé et à la procédure d'usine applicable.
Le traitement thermique ne doit pas être confondu avec le PWHT effectué plus tard au cours de la fabrication.
Il s'agit de deux opérations distinctes :
Traitement thermique du broyeurétablit l'état du métal de base-livré.
Traitement thermique après-soudages'applique aux joints soudés fabriqués lorsque le code de construction, les spécifications de tuyauterie ou la procédure de soudage approuvée l'exigent.
Tuyau ASTM A335 P9 vs ASTM A691 9Cr
Ces deux matériaux peuvent appartenir à une famille similaire d'alliages Cr-Mo, mais ils ne correspondent pas à la même spécification de produit.
| Article | ASTM A335 P9 | ASTM A691 9Cr |
| Construction | Sans couture | Électrique-Fusion-Soudé |
| Produit | Tuyau en acier allié | Tuyau EFW en acier allié |
| Utilisation principale | Tuyauterie sous pression à haute-température | Tuyauterie de grand-diamètre à haute-température/haute-pression |
| Couture de soudure | Aucun | Soudure par fusion longitudinale |
| Commande | Grade + dimensions + contrôle | Grade + Classe + dimensions + inspection |
| Pilote de sélection typique | Exigence de tuyauterie sans soudure | Grand diamètre / construction soudée autorisée |
Un acheteur souhaitant une construction sans joints doit préciserASTM A335 P9.
Un acheteur ayant besoin d'une solution soudée-de grand diamètre doit confirmer si une solution appropriéeNote et classe ASTM A691 9Crest autorisé.
Les deux ne devraient pas être automatiquement remplacés sans l’approbation de l’ingénierie.
Comment spécifier correctement le tuyau P9
Une demande de prix techniquement complète pourrait se lire :
Tuyau sans soudure ASTM A335 P9
NPS 8
SCH 80
ASME B36.10M
12 m de longueur fixe
Extrémités biseautées
Quantité : 25 MT
MTC FR 10204 3.1
PMI requis
Inspection par un tiers-avant expédition
C'est bien plus utile que :
"Besoin d'un tuyau P9."
Pour les commandes EPC et projets, veuillez fournir :
| Article de la demande de prix | Informations requises |
| Standard | ASTM A335/ASME SA335 |
| Grade | P9 |
| Taille | NPS ou DO |
| Mur | Nomenclature / mur nominal / mur minimum |
| Longueur | SRL / DRL / fixe |
| Quantité | Pièces / mètres / MT |
| Se termine | PE/BE |
| Traitement thermique | Standard ou spécifique à un projet- |
| CND | Exigence standard ou supplémentaire |
| Indice PMI | Obligatoire / non obligatoire |
| Attestation | MTC / EN 10204 3.1 / exigence du projet |
| TPI | SGS/BV/TÜV/autre |
| Emballage | Exportation standard/spécifique au projet- |
| Destination | Port/pays |
Tolérances dimensionnelles des tuyaux P9
Les tolérances dimensionnelles ne doivent pas être décrites à l'aide de valeurs arbitraires telles que :
±0,05 mm pour les tuyaux laminés à froid
ou
±0,1 mm pour tube étiré à froid
sauf si ces tolérances sont spécifiquement garanties dans le bon de commande.
Pour les conduites sous pression ASTM A335 P9, la conformité dimensionnelle doit être évaluée conformément aux exigences applicables de :
ASTMA335/A335M
ainsi que ses exigences générales référencées et la base dimensionnelle spécifiée par le bon de commande.
Pour les tolérances spéciales, les acheteurs doivent clairement indiquer le diamètre extérieur, le diamètre intérieur, l'épaisseur de paroi, la rectitude ou la surépaisseur d'usinage lors du devis.
Soudage de tuyaux P9
ASTM A335 P9 peut être soudé lorsque des procédures appropriées sont utilisées.
Cependant, le soudage du P9 ne doit pas être traité comme le soudage de l'acier au carbone ordinaire.
Puisqu'il s'agit d'un matériau à plus forte teneur en -chrome Cr-Mo, la fabrication doit prendre en compte :
Qualité du matériau de base
Épaisseur des joints
Processus de soudage
Métal d'apport
Contrôle de l'hydrogène
Préchauffer
Température entre passes
Apport de chaleur
Conditions de refroidissement
PWHT
Environnement de services
Code de construction en vigueur
La procédure de soudage exacte doit être définie par unWPS/PQRselon le code de fabrication applicable.
Il n’est donc pas approprié de publier une déclaration universelle telle que :
"Tous les tuyaux P9 doivent être préchauffés à X degrés et PWHT à Y degrés."
Ces paramètres peuvent dépendre de l’épaisseur de la paroi, de la procédure de soudage, des exigences du code et du projet.
Pour l'approvisionnement du projet, Dongmeng Group peut fournir des tuyaux avec traçabilité du numéro thermique et prise en charge PMI afin que le fabricant puisse conserver l'identité des matériaux tout au long du soudage et de l'installation.
Fabrication de tuyaux ASTM A335 P9
Le tuyau P9 selon ASTM A335 est untuyau sans soudure.
Un itinéraire de fabrication typique peut inclure :
1. Vérification des matières premières
La chaleur de l’acier est vérifiée pour la chimie et l’identification thermique requises.
2. Formation de tuyaux sans soudure
Les billettes sont percées et transformées en tuyaux sans soudure.
En fonction des dimensions et du procédé de fabrication, les tuyaux peuvent être fournis sous forme de matériau fini à chaud-ou peuvent subir un étirage à froid.
3. Traitement thermique
Le tuyau reçoit le traitement thermique final requis selon les exigences de qualité et de spécifications.
4. Lissage et contrôle dimensionnel
Le diamètre extérieur, l'épaisseur de paroi, la rectitude et la longueur sont vérifiés par rapport aux spécifications d'achat.
5. Tests mécaniques
Les tests de traction, d'aplatissement/pliage et autres tests requis sont effectués conformément à la norme ASTM A335/A335M.
6. Examen non destructif
L'examen non destructif requis est effectué conformément aux spécifications du matériau et aux exigences d'inspection ordonnées.
7. Identification finale
Le tuyau est marqué avec les spécifications, la qualité, les dimensions, le numéro de coulée et toute autre identification requise.
8. Emballage
Le matériau fini est protégé et préparé pour une expédition nationale ou exportatrice.
Poids du tuyau ASTM A335 P9
ASTM A335 P9 Dimensions et poids du tuyau, module de section et capacité en gallons par pied linéaire
| Taille NPS | Diamètre extérieur du tuyau | Épaisseur de paroi | ID de tuyau | Poids par pied | Standard à XXHY | Calendrier Tuyau # |
Module de section | Capacité en gallons par pied linéaire |
| 1/2 | 0.84 | 0.109 | 0.622 | 0.85 | MST | 40 | .0407 | .0158 |
| 0.147 | 0.546 | 1.09 | XHY | 80 | .0478 | .0122 | ||
| 0.188 | 0.464 | 1.31 | 160 | .0528 | .0088 | |||
| 0.294 | 0.252 | 1.72 | XXHY | .0577 | .0026 | |||
| 3/4 | 1.05 | 0.113 | 0.824 | 1.13 | MST | 40 | .0705 | .0277 |
| 0.154 | 0.742 | 1.48 | XHY | 80 | .0853 | .0225 | ||
| 0.219 | 0.612 | 1.95 | 160 | .1006 | .0153 | |||
| 0.308 | 0.434 | 2.44 | XXHY | .1103 | .0077 | |||
| 1 | 1.315 | 0.133 | 1.049 | 1.68 | MST | 40 | .1328 | .0449 |
| 0.179 | 0.957 | 2.17 | XHY | 80 | .1606 | .0374 | ||
| 0.250 | 0.815 | 2.85 | 160 | .1904 | .0271 | |||
| 0.358 | 0.599 | 3.66 | XXHY | .2136 | .0146 | |||
| 1 1/4 | 1.66 | 0.140 | 1.380 | 2.27 | MST | 40 | .2346 | .0777 |
| 0.191 | 1.278 | 3.00 | XHY | 80 | .2913 | .0666 | ||
| 0.250 | 1.160 | 3.77 | 160 | .3421 | .0549 | |||
| 0.382 | 0.896 | 5.22 | .4110 | .0328 | ||||
| 1 1/2 | 1.90 | 0.145 | 1.610 | 2.72 | MST | 40 | .3262 | .1058 |
| 0.200 | 1.500 | 3.63 | XHY | 80 | .4118 | .0918 | ||
| 0.281 | 1.338 | 4.86 | 160 | .5079 | .0730 | |||
| 0.400 | 1.100 | 6.41 | .5977 | .0494 | ||||
| 2 | 2.375 | 0.109 | 2.157 | 2.64 | 10 | .4205 | .1898 | |
| 0.154 | 2.067 | 3.66 | MST | 40 | .5606 | .1743 | ||
| 0.218 | 1.939 | 5.03 | XHY | 80 | .7309 | .1534 | ||
| 0.250 | 1.875 | 5.68 | .8045 | .1434 | ||||
| 0.281 | 1.813 | 6.29 | .8666 | .1344 | ||||
| 0.344 | 1.687 | 7.47 | 160 | .9806 | .1161 | |||
| 0.436 | 1.503 | 9.04 | XXHY | 1.1043 | .0922 | |||
| 2 1/2 | 2.875 | 0.120 | 2.635 | 3.53 | 10 | .6870 | .2833 | |
| 0.203 | 2.469 | 5.80 | MST. | 40 | 1.0640 | .2487 | ||
| 0.216 | 2.443 | 6.14 | 1.1169 | .2435 | ||||
| 0.250 | 2.375 | 7.02 | 1.2468 | .2301 | ||||
| 0.276 | 2.323 | 7.67 | XHY | 80 | 1.3386 | .2202 | ||
| 0.375 | 2.125 | 10.02 | 160 | 1.6371 | .1842 | |||
| 0.552 | 1.771 | 13.71 | XXXHY | 1.9971 | .1280 | |||
| 3 | 3.50 | 0.120 | 3.260 | 4.34 | 1.0411 | .4336 | ||
| 0.156 | 3.188 | 5.58 | 1.3122 | .4147 | ||||
| 0.172 | 3.156 | 6.12 | 1.4265 | .4064 | ||||
| 0.188 | 3.124 | 6.66 | 1.5342 | .3984 | ||||
| 0.216 | 3.068 | 7.58 | MST. | 40 | 1.7241 | .3840 | ||
| 0.250 | 3.000 | 8.69 | 1.9372 | .3672 | ||||
| 0.281 | 2.938 | 9.67 | 2.1207 | .3521 | ||||
| 0.300 | 2.900 | 10.26 | XHY | 80 | 2.2253 | .3431 | ||
| 0.438 | 2.624 | 14.34 | 160 | 2.8774 | .2811 | |||
| 0.600 | 2.300 | 18.6 | XXHY | 3.4243 | .2158 | |||
| 3 1/2 | 4.0 | 0.120 | 3.760 | 4.98 | 10 | 1.3776 | .5768 | |
| 0.226 | 3.548 | 9.12 | MST. | 140 | 2.3939 | .5136 | ||
| 0.250 | 3.500 | 10.02 | 2.6001 | .4998 | ||||
| 0.281 | 3.438 | 11.17 | 2.8562 | .4821 | ||||
| 0.318 | 3.364 | 12.52 | XHY | 80 | 3.1400 | .4617 | ||
| 0.636 | 2..728 | 22.87 | XXHY | 4.8795 | .3085 | |||
| 4 | 4.5 | 0.120 | 4.260 | 5.62 | 10 | 1.7612 | .7404 | |
| 0.156 | 4.188 | 7.24 | 2.2354 | .7156 | ||||
| 0.188 | 4.124 | 8.67 | 2.6296 | .6942 | ||||
| 0.203 | 4.094 | 9.32 | 2.8173 | .6838 | ||||
| 0.219 | 4.062 | 10.02 | 3.0184 | .6725 | ||||
| 0.237 | 4.026 | 10.80 | MST. | 40 | 3.2145 | .6613 | ||
| 0.250 | 4.000 | 11.36 | 3.3611 | .6528 | ||||
| 0.281 | 3.938 | 12.67 | 60 | 3.7021 | .6326 | |||
| 0.312 | 3.876 | 13.97 | 4.0273 | .6126 | ||||
| 0.337 | 3.826 | 15.00 | XHY | 80 | 4.2713 | .5972 | ||
| 0.438 | 3.624 | 19.02 | 120 | 5.1790 | .5361 | |||
| 0.531 | 3.438 | 22.53 | 160 | 5.8997 | .4822 | |||
| 0.674 | 3.152 | 27.57 | XXHY | 6.7927 | .4054 | |||
| 5 | 5.563 | 0.188 | 5.187 | 10.80 | 4.1161 | 1.0979 | ||
| 0.219 | 5.125 | 12.51 | 4.7279 | 1.0716 | ||||
| 0.258 | 5.047 | 14.63 | MST. | 40 | 5.4500 | 1.0391 | ||
| 0.281 | 5.001 | 15.87 | 5.8644 | 1.0204 | ||||
| 0.312 | 4.939 | 17.51 | 6.4074 | .99647 | ||||
| 0.344 | 4.875 | 19.19 | 6.9358 | .9696 | ||||
| 0.375 | 4.813 | 20.80 | XHY | 80 | 7.4300 | .9449 | ||
| 0.500 | 4.563 | 27.06 | 120 | 9.2534 | .8495 | |||
| 0.625 | 4.313 | 32.99 | 160 | 10.7976 | .7590 | |||
| 0.750 | 4.063 | 38.59 | XXHY | 12.0954 | .6734 | |||
| 6 | 6.625 | 0.109 | 6.407 | 7.59 | 5 | 3.5769 | 1.6748 | |
| 0.134 | 6.357 | 9.30 | 10 | 4.3475 | 1.6488 | |||
| 0.156 | 6.313 | 10.79 | 5.0107 | 1.6260 | ||||
| 0.188 | 6.249 | 12.94 | 5.9351 | 1.5937 | ||||
| 0.203 | 6.219 | 13.94 | 6.3804 | 1.5780 | ||||
| 0.219 | 6.187 | 15.00 | 6.8261 | 1.5620 | ||||
| 0.250 | 6.125 | 17.04 | 7.6905 | 1.5306 | ||||
| 0.280 | 6.065 | 18.99 | MST. | 40 | 8.4958 | 1.5008 | ||
| 0.312 | 6.001 | 21.06 | 9.3416 | 1.4688 | ||||
| 0.344 | 5.937 | 23.10 | 10.111 | 1.4391 | ||||
| 0.375 | 5.875 | 25.05 | 10.893 | 1.4082 | ||||
| 0.432 | 5.761 | 28.60 | XHY | 80 | 12.224 | 1.3541 | ||
| 0.500 | 5.625 | 32.74 | 13.711 | 1.2909 | ||||
| 0.562 | 5.501 | 36.43 | 120 | 14.9806 | 1.2346 | |||
| 0.625 | 5.375 | 40.09 | 16.1821 | 1.1787 | ||||
| 0.719 | 5.187 | 45.39 | 160 | 17.8243 | 1.0977 | |||
| 0.864 | 4.897 | 53.21 | XXHY | 20.025 | .9784 | |||
| 1.000 | 4.625 | 60.13 | 21.7719 | .8727 | ||||
| 1.125 | 4.375 | 66.14 | 23.1237 | .7809 |
Tableau des tailles de tuyaux en acier allié ASTM A335 P9
Dimensions des tuyaux en acier allié ASTM A335 P9
| OD x épaisseur (mm) | OD x épaisseur (mm) | OD x épaisseur (mm) |
|---|---|---|
| 38.1 x 3.2 | 57.0 x 4.9 | 76.2 x 4.0 |
| 38.1 x 4.0 | 57.0 x 6.3 | 76.2 x 5.0 |
| 38.1 x 6.3 | 57.0 x 7.9 | 76.2 x 6.3 |
| 42.4 x 3.2 | 60.3 x 3.2 | 82.5 x 4.5 |
| 42.4 x 4.0 | 60.3 x 3.6 | 88.9 x 3.2 |
| 44.5 x 3.2 | 60.3 x 5.0 | 88.9 x 3.6 |
| 44.5 x 6.3 | 63.5 x 3.2 | 88.9 x 4.0 |
| 48.3 x 3.2 | 63.5 x 3.6 | 101.6 x 3.6 |
| 48.3 x 3.6 | 63.5 x 4.0 | 101.6 x 4.5 |
| 50.8 x 4.5 | 63.5 x 6.3 | 101.6 x 6.3 |
| 51.0 x 3.2 | 63.5 x 7.9 | 114.3 x 3.6 |
| 51.0 x 3.6 | 70.0 x 3.2 | 114.3 x 5.0 |
| 51.0 x 6.3 | 70.0 x 3.6 | 139.7 x 4.0 |
| 57.0 x 3.2 | 70.0 x 6.3 | 139.7 x 5.0 |
| 57.0 x 3.6 | 76.2 x 3.6 | 139.7 x 6.3 |
Calendrier des tailles au Nouveau-Brunswick
| N.-B. | Taille | DO | 40S | 5S | 10S | S10 | S20 | S40 | S60 | XS/80S | S80 | S100 | S120 | S140 | S160 | XXS |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | ||
| 1/8 | 10.29 | 1.2 | 1.73 | 2.41 | ||||||||||||
| 1/4 | 13.72 | 1.7 | 2.24 | 3.02 | ||||||||||||
| 3/8 | 17.15 | 1.7 | 2.31 | 3.2 | ||||||||||||
| 15 | 1/2 | 21.34 | 2.8 | 1.7 | 2.1 | 2.77 | 3.73 | 3.73 | 4.78 | 7.47 | ||||||
| 20 | 3/4 | 26.67 | 2.9 | 1.7 | 2.1 | 2.87 | 3.91 | 3.91 | 5.56 | 7.82 | ||||||
| 25 | 1 | 33.4 | 3.4 | 1.7 | 2.8 | 3.38 | 4.55 | 4.55 | 6.35 | 9.09 | ||||||
| 32 | 1 1/4 | 42.16 | 3.6 | 1.7 | 2.8 | 3.56 | 4.85 | 4.85 | 6.35 | 9.7 | ||||||
| 40 | 1 1/2 | 48.26 | 3.7 | 1.7 | 2.8 | 3.68 | 5.08 | 5.08 | 7.14 | 10.2 | ||||||
| 50 | 2 | 60.33 | 3.9 | 1.7 | 2.8 | 3.91 | 5.54 | 5.54 | 9.74 | 11.1 | ||||||
| 65 | 2 1/2 | 73.03 | 5.2 | 2.1 | 3.1 | 5.16 | 7.01 | 7.01 | 9.53 | 14 | ||||||
| 80 | 3 | 88.9 | 5.5 | 2.1 | 3.1 | 5.49 | 7.62 | 7.62 | 11.1 | 15.2 | ||||||
| 90 | 3 1/2 | 101.6 | 5.7 | 2.1 | 3.1 | 5.74 | 8.08 | 8.08 | ||||||||
| 100 | 4 | 114.3 | 6 | 2.1 | 3.1 | 6.02 | 8.56 | 8.56 | 11.1 | 13.5 | 17.1 | |||||
| 125 | 5 | 141.3 | 6.6 | 2.8 | 3.4 | 6.55 | 9.53 | 9.53 | 12.7 | 15.9 | 19.1 | |||||
| 150 | 6 | 168.3 | 7.1 | 2.8 | 3.4 | 7.11 | 10.97 | 11 | 14.3 | 18.3 | 22 | |||||
| 200 | 8 | 219.1 | 8.2 | 2.8 | 3.8 | 6.4 | 8.18 | 10.3 | 12.7 | 12.7 | 15.1 | 19.3 | 20.6 | 23 | 22.2 | |
| 250 | 10 | 273.1 | 9.3 | 3.4 | 4.2 | 6.4 | 9.27 | 12.7 | 12.7 | 15.1 | 19.3 | 21.4 | 25.4 | 28.6 | 25.4 | |
| 300 | 12 | 323.9 | 9.5 | 4 | 4.6 | 6.4 | 10.3 | 14.3 | 12.7 | 17.5 | 21.4 | 25.4 | 28.6 | 33.3 | 25.4 | |
| 350 | 14 | 355.6 | 9.5 | 4 | 4.8 | 6.4 | 7.9 | 11.1 | 15.1 | 12.7 | 19.1 | 23.8 | 27.8 | 31.8 | 35.7 | |
| 400 | 16 | 406.4 | 9.5 | 4.2 | 4.8 | 6.4 | 7.9 | 12.7 | 16.7 | 12.7 | 21.4 | 26.2 | 31 | 36.5 | 40.5 | |
| 450 | 18 | 457.2 | 9.5 | 4.2 | 4.8 | 6.4 | 7.9 | 14.3 | 19.1 | 12.7 | 23.8 | 29.4 | 34.9 | 39.7 | 45.2 | |
| 500 | 20 | 508 | 9.5 | 4.8 | 5.5 | 6.4 | 9.5 | 15.1 | 20.6 | 12.7 | 26.2 | 32.5 | 38.1 | 44.5 | 50 | |
| 550 | 22 | 558.8 | 9.5 | 4.8 | 5.5 | 6.4 | 9.5 | 22.2 | 12.7 | 28.6 | 34.9 | 41.3 | 47.6 | 54 | ||
| 600 | 24 | 609.6 | 9.5 | 5.5 | 6.4 | 6.4 | 9.5 | 17.5 | 24.6 | 12.7 | 31 | 38.9 | 46 | 52.4 | 59.5 | |
| 650 | 26 | 660.4 | 9.5 | 7.9 | 13 | 12.7 | ||||||||||
| 700 | 28 | 711.2 | 9.5 | 7.9 | 13 | 12.7 | ||||||||||
| 750 | 30 | 762 | 9.5 | 6.4 | 7.9 | 7.9 | 13 | 12.7 | ||||||||
| 800 | 32 | 812.8 | 9.5 | 7.9 | 13 | 17.5 | 12.7 | |||||||||
| 850 | 34 | 863.6 | 9.5 | 7.9 | 13 | 17.5 | 12.7 | |||||||||
| 900 | 36 | 914.4 | 9.5 | 7.9 | 13 | 19.1 | 12.7 |
ASTM A335 P9 contre P5
Le P5 et le P9 sont parfois regroupés sous le nom de matériaux chrome-molybdène, mais leur chimie est très différente.
| Propriété | ASTM A335 P5 | ASTM A335 P9 |
| Famille d'alliages approximative | 5Cr-0,5Mo | 9Cr-1Mo |
| Chrome | 4.00–6.00% | 8.00–10.00% |
| Molybdène | 0.45–0.65% | 0.90–1.10% |
| Construction | Sans couture | Sans couture |
| Standard | ASTMA335 | ASTMA335 |
| Marché typique | Tuyauterie de raffinerie/processus | Raffinerie/tuyauterie de processus-Cr supérieure |
Le choix entre P5 et P9 doit provenir des spécifications du matériau de la tuyauterie.
Le P9 ne devrait pas remplacer automatiquement le P5 simplement parce qu’il contient plus de chrome.
ASTM A335 P9 contre P91
Cette comparaison est particulièrement importante car les noms se ressemblent.
P9 et P91 ne sont pas le même matériau.
| Propriété | ASTM A335 P9 | ASTM A335 P91 |
| Famille d'alliages | Conventionnel 9Cr-1Mo | 9Cr-1Mo modifié |
| Chrome | Environ. 8–10 % | Environ. 8–9,5 % |
| Molybdène | Environ. 0.9-1,1 % | Environ. 0.85–1,05 % |
| Renforcement V/Nb | Pas de système de type P91 | Oui |
| Résistance à la traction minimale | 415 MPa | Nettement plus élevé |
| Traitement thermique | Recuire ou normaliser + trempe | Route contrôlée de normalisation/extinction + revenu |
| Sensibilité de fabrication | Haut | Beaucoup plus strict |
| Rôle typique | Tuyauterie de raffinerie/processus | Systèmes à vapeur avancés et à haute-énergie |
Le point le plus important est que le P91 n’est pas simplement un « meilleur P9 ».
Le P91 obtient ses propriétés à température élevée-grâce à un système d'alliage et de traitement thermique soigneusement contrôlé-.
Le passage de P9 à P91 affecte :
Conception technique
Contrainte admissible
Sélection des composants
Consommables de soudage
WPS/PQR
Contrôle de préchauffage/passage intermédiaire
PWHT
Inspection
Identification du matériau
La substitution nécessite donc une approbation technique.
Le P9 n'est pas un tuyau résistant à la corrosion générale-
Une erreur marketing courante consiste à décrire P9 comme :
"excellent tube en acier-résistant à la corrosion."
Cette affirmation est trop large.
Le P9 contient beaucoup plus de chrome que de nombreux aciers faiblement alliés-, mais environ 9 % de chrome en contientpasle rendent équivalent à l'acier inoxydable.
Sa principale valeur technique réside dans sa conception en alliage pour un service à-température élevée.
Son aptitude pour :
acides
chlorures
eau de mer
environnements acides
service hydrogène
mécanismes de corrosion des raffineries
doivent être évalués séparément.
Si l'environnement du procédé implique un mécanisme de dommage spécifique, la sélection des matériaux doit suivre les critères d'ingénierie du projet pertinents plutôt que de se fier uniquement à la teneur en chrome.
Caractéristiques et avantages
Résistance aux hautes températures
Les tuyaux ASTM A335 maintiennent la résistance et la stabilité danssystèmes de vapeur et de pression à haute-température.
Excellente résistance au fluage
La composition de l'alliage chrome-molybdène s'améliorerésistance au fluage à long-termedans les centrales électriques.
Résistance à la corrosion et à l'oxydation
Les éléments en alliage offrent une améliorationrésistance à l'oxydation et protection contre la corrosionà des températures élevées.
Intégrité des tuyaux sans soudure
Fabriqué commetuyaux sans soudure, garantissant une résistance à la pression et une fiabilité supérieures.
Large compatibilité industrielle
Compatible avecchaudières, échangeurs de chaleur, raffineries et systèmes de traitement pétrochimique.
Applications de tuyaux ASTM A335 P9
Le tuyau en acier allié ASTM A335 P9 est conçu pourenvironnements de service à haute-température et haute-pression, largement utilisé dans la production d'électricité, le traitement pétrochimique et les systèmes de chauffage industriels où la stabilité et la résistance au fluage sont essentielles.
1. Industrie des centrales électriques
Les tuyaux ASTM A335 P9 sont largement utilisés dans les centrales thermiques et électriques pour les systèmes à vapeur à haute température-.
Tubes de surchauffeur
Tubes de réchauffeur
Principales canalisations de vapeur
Conduites de vapeur-haute pression de chaudière
Systèmes de distribution de vapeur
👉 Avantage clé : excellente résistance au fluage dans des conditions continues de vapeur à haute température-.
2. Industrie pétrolière et gazière
Les tuyaux en acier allié sans soudure P9 sont largement utilisés dans les opérations pétrolières en amont et en aval.
Tuyauterie de processus de raffinerie
Lignes de transport d'hydrocarbures à haute-température
Unités de craquage
Systèmes de tuyauterie pour échangeurs de chaleur
Systèmes de transfert de fluides à haute-pression
👉 Avantage clé : performances stables dans des environnements corrosifs et soumis à des contraintes thermiques.
3. Industrie pétrochimique
Utilisé dans les usines de traitement chimique où une résistance à des températures élevées est requise.
Systèmes de tuyauterie du réacteur
Unités de craquage catalytique
Lignes de chauffage chimique
Pipelines de transfert de processus
Systèmes de fluides chimiques à haute-pression
👉 Avantage clé : maintient la résistance mécanique dans des conditions chimiques et thermiques agressives.
4. Systèmes de chaudières et d’échangeurs de chaleur
ASTM A335 P9 est un matériau standard pour les systèmes de chaudières industrielles et les équipements de transfert de chaleur.
Chaudières industrielles
Tube d'échangeur de chaleur
Systèmes économiseurs
Tuyauterie de four-à haute température
Systèmes de générateurs de vapeur
👉 Avantage clé : excellente résistance à l’oxydation et longue durée de vie.
5. Service industriel à haute-température
Convient aux applications industrielles lourdes générales nécessitant une stabilité thermique.
Conduites de vapeur à haute-pression
Usines de traitement thermique
Installations de traitement thermique
Systèmes de récupération d'énergie
Tuyauterie de four et de four
Inspection et contrôle qualité pour ASTM A335 P9
Pour les canalisations critiques en Cr-Mo, les acheteurs doivent évaluer non seulement les spécifications imprimées sur le canal, mais également la traçabilité des matériaux de support.
En fonction du bon de commande et des exigences du projet, l'inspection peut inclure :
Analyse chimique
Confirme le respect de la chimie P9, notamment du chrome et du molybdène.
Tests mécaniques
Vérifie les propriétés de traction applicables et les exigences des spécifications.
PMI – Identification positive des matériaux
Le PMI est fortement recommandé pour de nombreux projets de tuyauterie en alliage car les P5, P9, P11, P22 et P91 peuvent sembler visuellement identiques.
Contrôle dimensionnel
Vérifie le diamètre extérieur, l’épaisseur de la paroi, la longueur, la rectitude et la préparation des extrémités.
Examen non destructif
L'examen requis est effectué conformément à la spécification ASTM commandée et à toute exigence supplémentaire du projet.
Essais hydrostatiques
Les exigences en matière d’essais hydrostatiques sont contrôlées par les spécifications du matériau et le bon de commande applicables.
Inspection visuelle et de surface
La surface du tuyau est vérifiée pour déceler tout défaut ou défaut de fabrication inacceptable.
Vérification du marquage
Le grade, le standard, les dimensions et le numéro de série sont vérifiés avant expédition.
Inspection par un tiers-
Une inspection par des organisations telles que SGS, BV, TÜV ou un inspecteur désigné par l'acheteur-peut être organisée si nécessaire.
Traçabilité des matériaux pour les tuyaux P9
La confusion des alliages-est un problème sérieux dans les projets Cr-Mo.
Un tuyau P9 ne peut pas être distingué de manière fiable d'un tuyau P5, P22 ou P91 par son aspect visuel.
Un parcours de traçabilité robuste doit donc maintenir :
Numéro de chaleur
↓
Certificat d'essai en usine
↓
Marquage des tuyaux
↓
Vérification PMI si spécifié
↓
Identification de la longueur-de la coupe
↓
Traçabilité de la fabrication
↓
Documentation finale du projet
Pour les pièces découpées, le transfert de chaleur-nombre doit être contrôlé afin que l'identité du matériau ne soit pas perdue pendant la fabrication.
MTC et documentation
La documentation typique du projet peut inclure :
Certificat d'essai en usine
FR 10204 3.1 certificat sur commande
Traçabilité du-numéro de chaleur
Analyse chimique
Résultats des tests mécaniques-
Informations sur le traitement thermique-
Rapport CND
Rapport PMI
Rapport d'inspection dimensionnelle
Informations sur les tests hydrostatiques-le cas échéant
Version d'inspection tierce-
Liste de colisage
Documents d'expédition
La documentation supplémentaire du projet doit être identifiée avant la confirmation de la commande.
Pour les projets EPC, veuillez envoyer le formulaire requisITP, MR, MTO, fiche technique ou spécification de projetavec la demande de prix.
Composants de tuyauterie P9 associés
Un système de tuyauterie P9 complet nécessite souvent plus qu'un tuyau droit.
En fonction des spécifications de tuyauterie du projet, les composants en alliage associés peuvent inclure :
Coudes à souder bout à bout en chrome-molybdène-
T-shirts
Réducteurs
Casquettes
Ferrures forgées
Brides
Vannes
Connexions de succursales
Les qualités de matériaux des composants doivent être sélectionnées en fonction des spécifications des composants applicables et de la classe de tuyauterie.
Ne présumez pas que tous les produits « 9Cr » sont automatiquement interchangeables simplement parce que la teneur nominale en chrome est similaire.
Traitement et personnalisation
En fonction de la commande, Dongmeng Group peut coordonner des préparations à valeur ajoutée telles que :
Coupe à longueur fixe-
Le matériau peut être coupé selon les exigences de longueur du projet.
Fin du biseautage
Les extrémités des tuyaux peuvent être préparées pour un soudage bout à bout ultérieur selon les exigences d'achat.
Préparation-des extrémités simples
Des extrémités simples peuvent être fournies si nécessaire pour une fabrication ultérieure.
Marquage du projet
Le matériel peut être organisé à l'aide de numéros d'éléments de projet, de numéros de chaleur ou d'identification requise par le client.
PMI avant expédition
Une vérification de la qualité peut être organisée pour les commandes d'acier-allié.
Emballage spécifique au projet-
Les paquets, la protection des extrémités et l'emballage d'exportation en état de navigabilité peuvent être organisés en fonction des exigences de la commande.
Livraison de produits et emballage d'exportation
Pour garantir une livraison internationale en toute sécurité :
Les tuyaux sont regroupés avecsangles en acier
Extrémités protégées parbouchons en plastique
Enveloppé avecmatériau imperméable
Emballé danscaisses en bois ou cadres en acier
Convient pourexpédition de conteneurs ou de vraquiers
FAQ
1. Qu'est-ce que la norme ASTM A335 P9 ?
ASTM A335 P9 est une qualité de tube en acier allié au chrome ferritique sans soudure-molybdène destinée à un service à température élevée-.
Il appartient approximativement à la famille des alliages 9Cr-1Mo.
2. La norme ASTM A335 P9 est-elle sans soudure ou soudée ?
ASTM A335 P9 estsans couture.
ASTM A335 couvre les tuyaux en acier allié ferritique sans soudure.
Pour les tuyaux de projet soudés en 9Cr, une qualité ASTM A691 EFW appropriée peut être envisagée si les spécifications techniques le permettent.
3. Quelle est la teneur en chrome du P9 ?
P9 contient environ8,00 à 10,00 % de chrome.
C'est beaucoup plus élevé que l'ASTM A335 P5, qui contient environ 4,00 à 6,00 % de chrome.
4. Quelle est la teneur en molybdène du P9 ?
ASTM A335 P9 contient environ0,90 à 1,10 % de molybdène.
5. P9 est-il identique à P91 ?
Non.
Le P9 est un acier allié ferritique 9Cr-1Mo conventionnel.
Le P91 est un alliage 9Cr modifié-à résistance au fluage-améliorée contenant des éléments d'alliage contrôlés supplémentaires tels que le vanadium et le niobium et nécessitant différents traitements thermiques-et contrôles de fabrication.
6. Quelle est la différence entre P5 et P9 ?
Le P5 appartient approximativement à la famille 5Cr-0,5Mo.
Le P9 appartient approximativement à la famille 9Cr-1Mo.
Leurs applications en chimie et en ingénierie diffèrent et leur substitution devrait nécessiter l'approbation du projet.
7. Quelle est la résistance à la traction de la norme ASTM A335 P9 ?
La résistance minimale à la traction est d'environ415 MPa / 60 ksiconformément aux exigences ASTM A335 applicables.
8. Quelle est la limite d'élasticité minimale du P9 ?
La limite d'élasticité minimale spécifiée est d'environ205 MPa / 30 ksi.
9. Quel traitement thermique est utilisé pour le P9 ?
ASTM A335 P9 peut être fourni par recuit complet, recuit isotherme ou normalisation et revenu selon les spécifications applicables.
10. Le tuyau P9 nécessite-t-il du PWHT après le soudage ?
Les exigences PWHT dépendent du code de construction, de l’épaisseur de la paroi, de la procédure de soudage, du service et des spécifications du projet.
Elles doivent être définies par le mode opératoire de soudage qualifié plutôt que par une température universelle publiée sur une page de vente.
11. Pouvez-vous fournir du PMI pour le tuyau P9 ?
Oui. Le PMI peut être spécifié pour vérifier l'identité de l'alliage, en particulier pour les projets impliquant plusieurs qualités de Cr-Mo.
12. La norme ASTM A335 P9 peut-elle être fournie avec la certification EN 10204 3.1 ?
FR 10204 3.1 la documentation peut être organisée lorsqu'elle est incluse dans les conditions d'achat et appuyée par la source du matériel commandé.
13. Quelles dimensions sont disponibles ?
Le P9 peut être fourni dans une gamme de NPS, de programmes et d'épaisseurs de paroi en fonction de la capacité de l'usine et de la quantité commandée.
Envoyez le nécessaireNPS/OD + mur/Calendrier + longueur + quantitépour confirmation de disponibilité.
14. Le P9 est-il en acier inoxydable ?
Non.
Malgré sa teneur relativement élevée en chrome, le P9 est un acier allié ferritique au Cr-Mo selon la norme ASTM A335 et ne doit pas être commercialisé comme acier inoxydable.
15. Le P9 est-il adapté au service hydrogène ?
Le P9 est utilisé dans les applications de raffinage et de traitement, mais son adéquation à un service particulier contenant de l'hydrogène-ne peut pas être déterminée à partir du seul nom de qualité.
La conception doit tenir compte de la température, de la pression partielle de l’hydrogène, des mécanismes de dégradation et des exigences techniques applicables au projet.
Pourquoi acheter le tuyau ASTM A335 P9 du groupe Dongmeng ?
Xi'an Dongmeng Group Co., Ltd.fournit des tuyauteries en acier allié pour les distributeurs B2B, les fabricants, les entrepreneurs EPC et les acheteurs de projets industriels.
Notre objectif n'est pas seulement de fournir la qualité nominale demandée, mais aussi d'aider les acheteurs à contrôler les détails d'approvisionnement qui comptent dans un projet réel.
Identification correcte du matériau
Le matériau P9 est fourni avec une identification thermique et une documentation sur les matériaux de support.
Approvisionnement P9 transparent
Nous fournissons ASTM A335 P9 comme tuyau sous pression sans soudure requis par les spécifications du matériau plutôt que de le mélanger incorrectement avec des produits ERW.
Assistance aux inspections
Le PMI, l'inspection dimensionnelle, le CND et l'inspection par un tiers peuvent être coordonnés en fonction des exigences d'achat.
Documentation du projet
La documentation MTC, traçabilité et inspection du projet peut être préparée conformément aux exigences convenues du bon de commande.
Prise en charge du traitement
La découpe, le biseautage, le marquage et l'emballage du projet peuvent être organisés pour réduire la préparation en aval.
Soutien à l'exportation internationale
L’emballage navigable et les documents d’expédition internationale peuvent être coordonnés pour les commandes à l’étranger.
Demander un devis pour tuyaux ASTM A335 P9
Pour un devis précis, veuillez envoyer :
Norme ASTM/ASME
Classe P9
NPS ou DO
Calendrier ou épaisseur de paroi
Longueur
Quantité
Type de fin
Exigences d'inspection
MTC / Exigences de certification
Port de destination
Exemple de demande de prix
Tuyau sans soudure ASTM A335 P9
NPS 6 × SCH 80
12 m de longueur fixe
ÊTRE
20 tonnes
PMI requis
FR 10204 3.1
Livraison : Port de Jebel Ali
Pour les besoins d'un projet plus important, veuillez envoyer votreSpécification du matériau MTO/BOM/tuyauteriepour devis.
Xi'an Dongmeng Group Co., Ltd.
Téléphone/WhatsApp : +86 157 6921 4734
E-mail: office@dongmjd.com
Adresse du bureau :Salle 4107, bâtiment Runfeng, nouvelle rue Sanqiao, district de Weiyang, ville de Xi'an, province du Shaanxi
étiquette à chaud: Tuyau A335 P9, tuyau sans soudure ASTM A335 P9, tuyau ASME SA335 P9, tuyau en chrome-molybdène P9, tuyau 9Cr-1Mo, tuyau en acier allié P9, tuyau sans soudure P9, fournisseur de tuyaux en molybdène chromé, tuyau en acier allié à haute température, 9 tuyaux chromés fabricants de tuyaux sans soudure à haute température, fournisseurs, usine, Tube ASTM A335 P11, Tube ASTM A335 P22, Tube ASTM A335 P5, Tube ASTM A335 P9, Tube ASTM A335 P91
